●えうろぺ系スカート端子（21ピンRGB端子）の罠！
|
|
| ■三星モニターの罠 |
三星のモニターの一部に付いている21ピン端子は、形状は日本のものと同じですが、ピンアサインはヨーロッパ仕様です。
したがって、日本製ゲーム機用の21ピンRGBケーブルは一切使えません。
|
| ■輸入もの21ピンアイテムの罠 |
日本仕様の21ピン端子製品は、20世紀でほぼ絶滅しました。
そのため現在は、日本で21ピン端子製品を生産発売するメーカーはおそらくマイコンソフト社のみです。
現状、日本仕様のまともな21ピン機器は、マイコンソフト社のアプコンやトラスコぐらいしか販売されていません。
ところが最近、日本で21ピン端子が壊滅状態なのをいいことに、仕様が違うのを知ってか知らずかヨーロッパ向け21ピン製品を輸入販売している業者があります。
全結線のストレートケーブルやセレクターは日欧関係なく使えますが、21ピンとビデオケーブルやS端子が付いているケーブル等は、明らかに日本の製品では使えません。
「セレクター」とされているものの一部にも、全結線でないものが存在し、それらのアイテムはやはり日本では使用できません。
以下は、使えない21ピンアイテムの一例です。

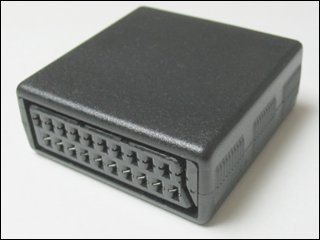

▲両端にメスの21ピン端子が付いているもの。一部で「21ピンケーブル延長用」などという名目で販売されていますが、一部が非日本仕様的なクロス結線になっており、実際は延長用としては使えません。バラして一部結線を繋ぎ替えれば使用可能。

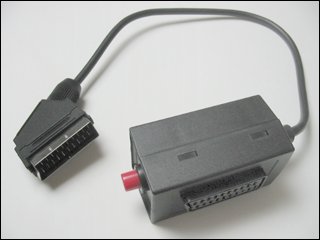

▲プッシュスイッチ付きのボックスに21ピンメス端子が2個あり、オスの21ピンケーブルと繋がっているもの。一部で「21ピンRGB切替器」などという名目で販売されていますが、実際に内部結線されているのは5ピンのみ。ヨーロッパのビデオAV接続用と思われます。

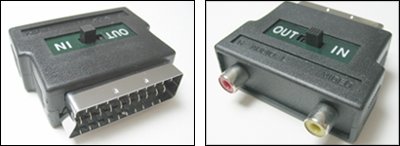

▲片側に21ピンオス端子、反対側にビデオ/音声用のRCAジャックが付いているもの。S端子付きのものもあります。一部で「21ピンRGB変換器」などという名目で販売されていますが、当然「RGB←→ビデオ」の変換なんてできません。これは、ヨーロッパのテレビにビデオ機器を接続したり、ヨーロッパの21ピン端子付きビデオ機器を一般のテレビに接続するためのものです。アダプタ型のほか、直接ケーブルで「21ピン←→ビデオ/S端子」になっているものがありますが、それも同様です。
|
|
