■型番
MD2RGB21CD
■仕様

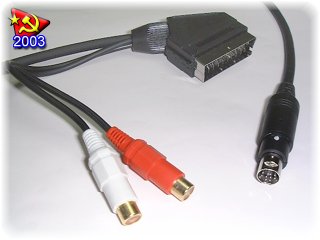

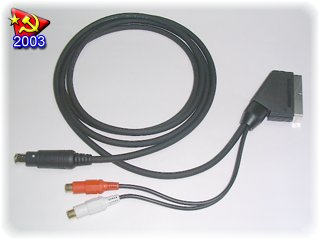

入力 | ミニDin9ピンコネクター オス(MD2または32XのAV OUT端子に接続) RCAピンジャック x 2(MCD2の音声出力端子またはMD1のヘッドフォン端子と接続) |
出力 | 21ピンマルチコネクター(15KHzRGB出力) |
備考 | ケーブル長約2m |
|
|
|
■効能

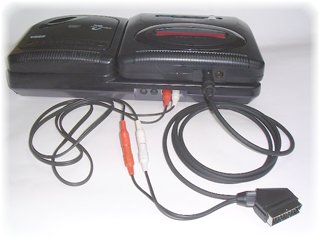

「MD2+MCD2」という環境でRGBモニターに繋ぎ、音声はMCD2からクリアなサウンドを取りたい……という要望があって開発した品。
なぜこんなものが必要な人がいるのかは、病棟の「MCD2ページ」を参照のこと。
本ケーブルを使用することで、プロフィールプロやMSX用モニター、一昔前の21ピンRGB入力端子付きテレビなどに、MD2の画面をクッキリハッキリ映せます。
音声は別途ステレオピンコードでMCD2と本ケーブルを繋ぎ、RGBモニターでクリアなステレオサウンドを出力可能です。
MCD2と音声接続しない場合、RGBモニターから音声は出ませんので、MD2単品でRGB接続したい人は「MD2用21ピンRGBケーブルHG」をご利用ください。

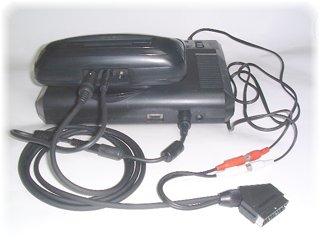

さらにじつは、本ケーブルを使用することで「MD1+32X」という環境でRGBモニターにステレオ出力させることも可能です。
ついでに、XMD系アダプターのRGB出力は家庭用RGBモニターでは明るすぎて文字が潰れたりしますが、本ケーブルはそれが緩和できるよう独自の処理を施してあります。
S端子出力が取りたい場合は、本品とゲームテック社の「AVデミロ」を組み合わせればオッケーです。
■対象ゲーム機
日本国内仕様MD2+MCD2。
またはMD1+32X。
■対象モニター
21ピンRGB入力端子付きモニター。
AVマルチ入力端子を装備するソニー製モニターへの接続は、当ホスピス製「WEGA用21ピンRGB入力変換アダプターHG/HGL」の場合のみ保証。
アーケード用モニターは非保証。
アップスキャンコンバーター、RGBセレクターなどの他社製中間機器使用時は非保証。
■取扱説明書
準備中。
|
