●XB用マルチAVケーブルw(RGB/Y色差両対応)


■型番
XBAVMC01w

■仕様

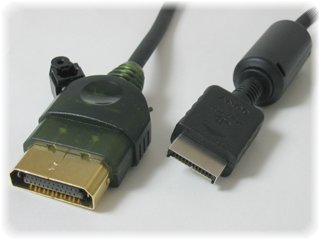

入力XB用24ピンコネクター オス型
出力12ピンAVマルチ出力端子(WEGA等のモニターに接続)/光デジタル音声出力端子(角型)
備考ケーブル長約2m/映像モード切替用トグルスイッチ装備
■効能
映像はWEGAのRGB/Y色差入力によるクッキリな大画面で、音声は5.1chデジタルサラウンドで聞きたい人向けのXB→WEGA系モニター直結型のケーブルです。

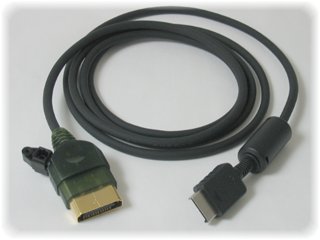

ケーブル長は約2メートルで、気休めを求める人のためのフェライトコアを装備。

また、XB側のコネクターカバーに強引に穴を開け、SPDIFを引き出しトスリンク(光デジタル端子角型)の送信モジュールを付けています。
サラウンドシステムと組み合わせることにより、ドルビーデジタル5.1chやDTSに対応します。
もちろん、デジタル2chでクリアなデジタルサウンドを聞くために使ってもオッケー。

さらに、RGB/Y色差のモード切り換えスイッチを無理矢理埋め込みました。
AVマルチ入力端子がY色差に対応しているテレビでは、最低でも525iのD1レベルの表示が可能です。
D4対応のWEGAだと525pまでは映るとは思いますが、機種によって違うかもしれないので、基本的にY色差は525i以外は非保証です。
元々XBのDVDプレイヤーは525iのみ対応です。

■対象ゲーム機
日本国内仕様XB。

■対象モニター
AVマルチ入力端子を装備するソニー製モニター。
AVマルチ入力端子がY色差に対応していない古いモニターだと、当然ながらXBのY色差モードは表示されません。
デジタル音声を聞くには、光デジタル入力端子付きのオーディオ機器が必要です。

■取扱説明書
準備中。


■特徴
    ・AVマルチ入力端子を持つソニーのテレビ(WEGA等)にRGBのクッキリ画像で接続可能。
     (通称プレステ入力端子を持つテレビに接続可能です)
    ・RGB出力とデジタル音声出力の同時出力が可能。
    ・D端子ケーブルやコンポーネントケーブルと違って、映像も音もこれ1本でAVマルチ入力端子に接続OK!
    ・ノイズ耐性に優れたシールドケーブルを採用。


■映像出力モードの切り換えについて

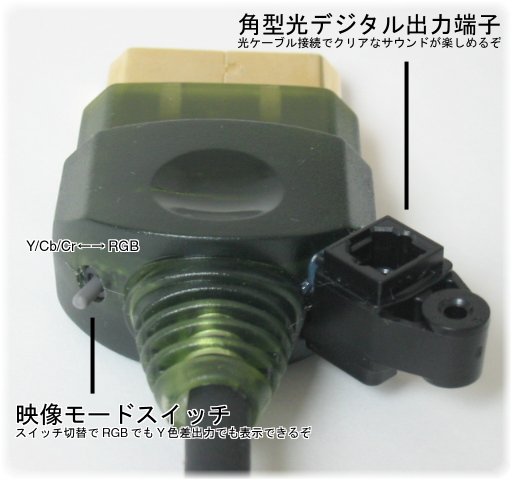

    RGB/Y色差モードの切り替えは、XB側プラグに無理矢理付けたトグルスイッチで決定します。
    本体の電源が入っている状態でスイッチを切り換えると、リセットがかかるので注意してください。
