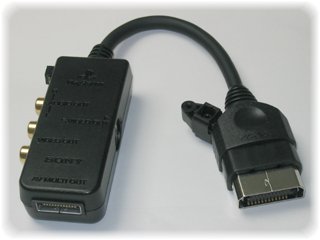

●XB用AVアダプターCasket Edition（光デジタル端子付き）


■型番
XBAVA01CE

■仕様
入力XB用24ピンコネクター オス型
出力ミニDIN4ピン メス（S端子）/RCAピンジャック（ビデオ出力・ステレオ音声出力）/12ピンAV MULTI OUT（PS/PS2のAV端子互換）/光デジタル音声出力端子(角型)
備考全長約25cm
 ■効能
XBの背面AVOUT端子に接続することにより、ビデオ出力とS端子出力の両方を同時に取ることができます。
また、PS/PS2のAV出力端子準拠の『AVマルチ出力端子』を装備しています。
『マルチAVケーブル（VMC-AVM250）』を使い、AVマルチ入力端子を持つソニーWEGA等のテレビに接続可能です。
AVマルチ出力端子からの信号は、DIPスイッチの組み合わせにより、RGBとY色差（D端子/コンポーネント端子向けの信号）を切り換えて出力することができます。
『PS用RGBケーブル(SCPH-1050)』で21ピンRGB入力端子付きモニターに接続することもできます。
D端子ケーブルについては、カラット社製「PS2用D端子ケーブル2」でD1接続は確認しましたが、PS2用純正D端子ケーブルとD2〜での接続は未チェックです。

さらに、XB側のコネクターカバーに強引に穴を開け、SPDIFを引き出しトスリンク（光デジタル端子角型）の送信モジュールを付けています。
画面は大画面のRGBで、音声はデジタル5.1チャネルで……という方向け。
もちろん、デジタル2チャネルでもクリアなデジタルサウンドが楽しめます。

■対象ゲーム機
日本国内仕様XB。

■対象モニター
21ピンRGB入力端子付きモニター（PS用RGBケーブルが必要）。
AVマルチ入力端子(RGB)を装備するテレビまたはモニター（マルチAVケーブルが必要）。
その他、D端子付きテレビ、S端子/ビデオ入力端子付きモニター等へPS/PS2用ケーブルを使用して接続可能。

アーケード用モニターは非保証。
アップスキャンコンバーター、RGBセレクターなどの他社製中間機器使用時は非保証。

■取扱説明書
準備中。

■特徴
    ・S端子出力とビデオ出力の同時出力が可能。
    ・ステレオ音声ピン出力端子を装備。
    ・PS/PS2用のAVケーブル類が使用可能。
    ・AVマルチ入力端子を持つソニーのテレビ（WEGA等）に接続可能。
    　（通称プレステ入力端子を持つテレビに接続可能です）
    ・RGB出力とデジタル音声出力の同時出力が可能。
    ・ノイズ耐性に優れたシールドケーブルを採用。


■映像出力モードの切り換えについて
    RGB/Y色差/S端子出力は排他選択で、同時出力はできません。

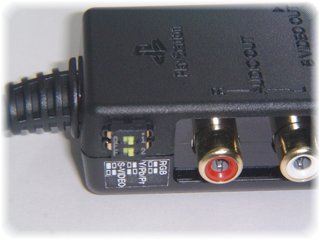

    出力信号の切り替えは、アダプター側面のDIPスイッチのオン/オフの組み合わせで決定します。
    2つのスイッチの組み合わせは以下の表の通りで、■がオン、□がオフです。
    各接続ケーブルについては、別途用意してください。
    なお、本体の電源が入っている状態でスイッチを切り換えると、リセットがかかるので注意してください。

    モードスイッチRGBY色差S端子ビデオ備考
    １２
    RGB■■○××○マルチAVケーブル（VMC-AVM250）またはPS用RGBケーブル（SCPH-1050）で使用可能
    Y色差■□×○××マルチAVケーブル（VMC-AVM250）で使用可能
    S端子□■××○○S端子使用時は、AVマルチ端子を非接続にすること
