●TOWNSモニター用21ピンRGB入力変換アダプターB(15ピンメス型)

■型番
TW21B

■仕様
入力21ピンマルチコネクタ メス
(ゲーム機の21ピンRGBケーブルを接続)
出力D-SUB15端子 メス(TOWNSモニターに接続)、ステレオミニピンジャック(外部スピーカー用)
備考全長約30cm
■効能
FM-TOWNS用モニターは、一部(FMT-DP533/534/8711)を除いては高性能なトリニトロン(アパーチャグリル)CRTです。
その中でも高級タイプはドットピッチが0.26だったりと、15KHz対応CRTとしてはWEGAなど足下にも及ばぬベリグーな仕様なのです。
このアダプターは、そんなFM-TOWNS用モニターの入力端子を21ピンRGB入力端子に変換し、多種多様な家庭用ゲーム機で使うためのものです。
各ゲーム機用の21ピンRGBケーブルと組み合わせることにより、PS/PS2はもちろん、SSやSFCまでもがブラボーなトリニトロン管にクッキリスッキリ映し出せます。

ついでに音声出力用のステレオミニピンジャックを付けましたので、音声は外部スピーカーと繋いでの迫力あるステレオサウンドにも対応します。
また、本品の15ピン端子はメス型なので、FMT-DP5351/5361などに直結できます。
本体からケーブルが延びていないFMT-DP531/532などには、15ピン端子がオス型のAタイプをご用意いたしております。

■対象ゲーム機
21ピンRGBケーブルで接続できるゲーム機全般(一部例外を除く)。
確認済みリストは下の表を参照のこと。

■対象モニター
使えるモニターは、以下の条件を満たしていなければいけません。
・富士通純正FM-TOWNS用モニターであること
・水平同期信号15KHzに対応している
・複合同期入力に対応していること

上記条件に合致するモニター:
FMT-DP531/532/535/536/
5351/5361/5351W/5361W/8311/8711

以下のモニターは条件に合致していますが、正常に映らないことがあります。
FMT-DP533/534

■取扱説明書
準備中。


■特徴
    ・TOWNSモニターのD-SUB15ピン端子を21ピンマルチコネクターにコンバート。
    ・水平同期周波数15KHzのRGB出力を持つゲーム機・MSXならだいたい接続可能。
    ・SSやSFCなど、本来は接続不可のゲーム機もトリニトロンRGBでクッキリスッキリ。
    ・音声も別取り可能。
    ・ノイズ耐性に優れたシールドケーブルを採用。

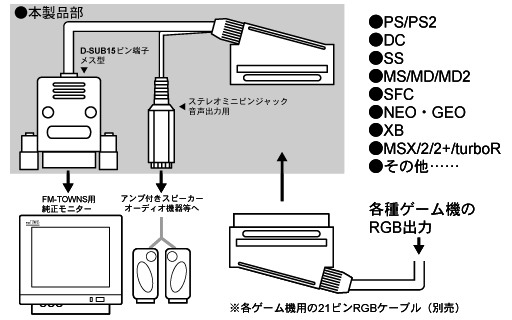

■接続図
■ゲーム機の接続チェック状況
    機種備考
    PS純正21ピンRGBケーブルで表示を確認
    PS2純正21ピンRGBケーブルで表示を確認。
    DVD表示等の制限は純正ケーブルの制限に準ずる
    DCカ○ット社製21ピンRGBケーブルで表示を確認。(音声逆)
    表示できないソフトの制限はケーブルの制限と同じ
    SS純正21ピンRGBケーブルで表示を確認
    SFC純正21ピンRGBケーブルで表示を確認。SFC Jr.は使用不可
    NEO・GEO/CD/CD-Z純正21ピンRGBケーブルで表示を確認
    MSX2+MSX汎用21ピンRGBケーブルで表示を確認
    MD2/NOMAD自作21ピンRGBケーブルで表示を確認
    MD自作21ピンRGBケーブルで表示を確認
    MS自作21ピンRGBケーブルで表示を確認
    MK3自作21ピンRGBケーブルで表示を確認
    XB自作XB用21ピンRGBケーブルSuperXで表示を確認。(完全)
    サイ○ーガジェット社製RGBケーブルHGで表示を確認。(音声逆)
    FM-77AV自作21ピンRGBケーブルで表示を確認
    スパカビ自作「スパカビ用21ピンRGBケーブルPRO」のみ使用可能。
    純正21ピンRGBケーブルは使用不可
    N64/SFC Jr.原則として使用不可。本体をRGB出力化改造すれば可
    GC/AV FC原則として使用不可。本体のRGB化改造も事実上不可
    例外として、自作「GC用21ピンRGBケーブルベース」使用時のみ使用可
    ※FMT-DP5351で確認。
    ※音声の左右はオーディオ用チェックCDで確認しています。
     一部の21ピンRGBケーブルは、音声が左右逆に接続されているようですが、本製品の不具合ではありません。
    ※アーケードゲーム基板については原則非保証です。
    ※海外仕様の21ピンケーブルは、ほとんどの物がRGB接続用ではありません。
