●テラモニター用21ピンRGB入力変換アダプター

■型番
TERA21

■仕様
入力21ピンマルチコネクタ メス
(ゲーム機の21ピンRGBケーブルを接続)
出力D-SUB9ピン端子 オス（モニターに接続）、ステレオミニピンジャック（外部スピーカー用）
備考全長約28cm、同期分離回路内蔵
 ■効能
テラモニター(HTR-2200)でゲーム機の21ピンRGBケーブル出力を表示させるためのアダプター。
テラモニターのD-SUB9ピン入力端子を21ピンRGB入力端子に変換することで各種ゲーム機に対応。
テラモニター専用の同期分離回路を内蔵し、安定した画面表示を提供します。

音声については、ステレオミニピンジャックを付けましたので、外部スピーカーとステレオで繋ぐことができます。

■対象ゲーム機
21ピンRGBケーブルで接続できるゲーム機全般（一部例外を除く）。
確認済みリストは下の表を参照のこと。

■対象モニター
テラモニター(HTR-2200)専用です。
その他のモニターでは使用できません。

■特記事項

本アダプターには、デリケートな同期分離回路を登載しています。
ソースとなる同期信号は各ゲーム機で一定ではなく、電源を21ピン端子から無理矢理取得するなどの都合上、かならずしもすべてのゲーム機とケーブルで使用できるわけではありません。
下のチェック表にある確認済みゲーム機とケーブルの組み合わせを除いては、絶対的な動作保証はできません。
とくにサードパーティ製ケーブルは、配線がイリーガルな作りである場合が多々あり、対応しないケースが多いです。
■取扱説明書
準備中。

■特徴
    ・テラモニター(HTR-2200)のD-SUB9ピン端子を21ピンマルチコネクターにコンバート。
    ・水平同期周波数15KHzのRGB出力を持つ家庭用ゲーム機ならだいたい接続可能。
    ・音声も別取り可能。
    ・ノイズ耐性に優れたシールドケーブルを採用。

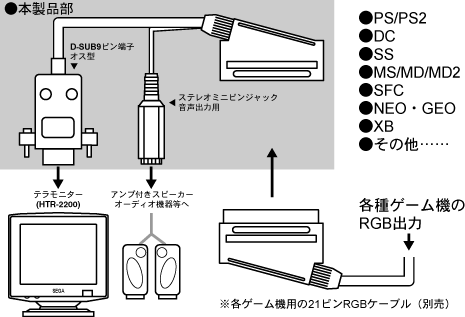

■接続図
■ゲーム機の接続チェック状況
    機種備考
    PS純正21ピンRGBケーブルで表示を確認
    PS2純正21ピンRGBケーブルで表示を確認。
    DVD表示等の制限は純正ケーブルの制限に準ずる
    DC自作21ピンRGBケーブルHGで表示を確認。（完全）
    カ○ット社製21ピンRGBケーブルで表示を確認。（音声逆）
    表示できないソフトの制限はケーブルの制限と同じ
    SS自作21ピンRGBケーブルHGで表示を確認。
    純正21ピンRGBケーブルで表示を確認
    SFC純正21ピンRGBケーブルで表示を確認。SFC Jr.は使用不可
    NEO・GEO/CD/CD-Z自作21ピンRGBケーブルHGで表示を確認。
    純正21ピンRGBケーブルで表示を確認
    MD2/NOMAD自作21ピンRGBケーブルHGで表示を確認
    MD自作21ピンRGBケーブルHGで表示を確認
    MS自作21ピンRGBケーブルHGで表示を確認
    MK3自作21ピンRGBケーブルHGで表示を確認
    XB自作「XB用21ピンRGBケーブルSuperX」で表示を確認。（完全）
    サイ○ーガジェット社製RGBケーブルHGは使用できません
    スパカビ自作「スパカビ用21ピンRGBケーブルPRO」のみ使用可能。
    純正21ピンRGBケーブルは使用不可
    N64/SFC Jr.原則として使用不可。本体をRGB出力化改造すれば可
    GC/AV FC原則として使用不可。本体のRGB化改造も事実上不可
    MSX2+自作、MSX汎用21ピンRGBケーブルともに表示できず。電源の問題
    FM-77AV原則として使用不可。電源の問題
    ※音声の左右はオーディオ用チェックCDで確認しています。
    　一部の21ピンRGBケーブルは、音声が左右逆に接続されているようですが、本製品の不具合ではありません。
    ※アーケードゲーム基板については原則非保証です。
    ※海外仕様の21ピンケーブルは、ほとんどの物がRGB接続用ではありません。
