■型番
SFCAVA02
■仕様
入力 | SFC用AVコネクタ(SFC背面AVOUT端子に接続) |

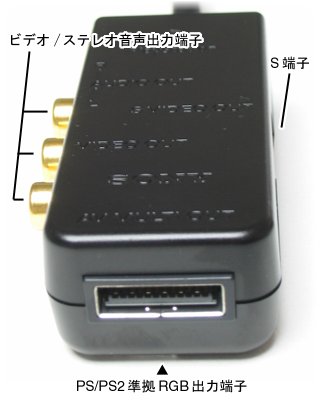

出力 | ミニDIN4ピン メス(S端子) RCAピンジャック(ビデオ出力・ステレオ音声出力) 12ピンAV MULTI OUT(PS/PS2のAV端子互換) |
備考 | ケーブル長約15cm |
|
|
|
■効能

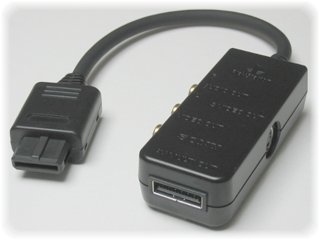

各方面からの要望で復活したSFC用のAVアダプターです。
SFCの背面AV OUT端子に接続することにより、ビデオ出力とS端子出力の両方を同時に取ることができます。
また、PS/PS2のAV出力端子と同じ『AV MULTI OUT端子』を装備しています。
これにより、マルチAVケーブル(VMC-AVM250)を使い、AVマルチ入力端子を持つソニーWEGA等のテレビに接続可能です。
(WEGAのAVマルチ端子は、15KHzのRGB入力です。)
さらにPS用の21ピンRGBケーブル(SCPH-1050)とか、当ホスピス製の「PS/PS2用15ピンRGBケーブル」などが使用できます。
(ただし、『コンポーネントケーブル』『D端子ケーブル』はPS2専用なので使用不可)
■対象ゲーム機
日本国内仕様SFCシリーズ。
N64/SFC Jr.でRGB出力する場合は、本体のRGB化改造が必須。
■対象モニター
マルチAVケーブル(VMC-AVM250)を使用してAVマルチ入力端子を装備するソニー製モニターへ接続可能。
PS用RGBケーブル(SCPH-1050)使用時は、21ピンRGB入力端子付きモニターへ接続可能。
その他、ビデオ/S端子出力は通常のテレビ系に使用可能。
■特記事項
SFC Jr.、N64、GCではフルスペックで使用できません。
SFC Jr.はビデオ出力のみ、N64とGCはビデオ出力とS端子のみしかAV端子から出力されていないためです。
■取扱説明書
準備中。
|
