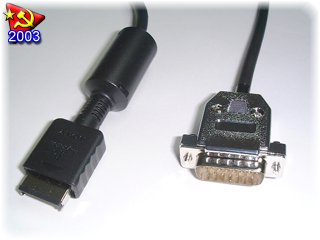

●PS/PS2用15ピンRGBケーブルSP


■型番
PSRGB15SP

■仕様
入力12ピンAVマルチ端子(PS/PSone/PS2背面AVMULTIOUT端子に接続)
出力D-SUB15ピンコネクター オス(RGBモニターに接続)

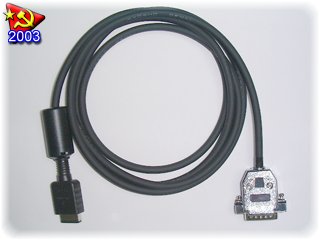

備考ケーブル長2m/コネクター内部に同期信号分離回路を無理矢理搭載
■効能

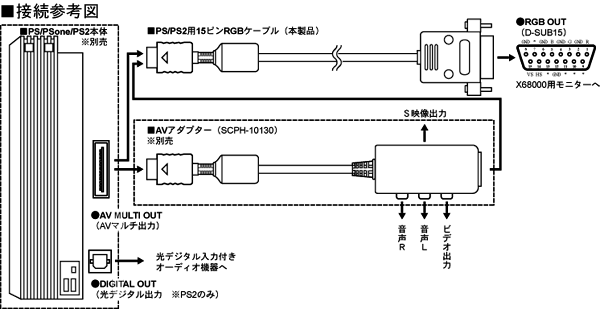

PS背面のAVマルチ出力端子からの映像出力を、同期信号分離回路を通してD-SUB15ピンに結線しています。
映像信号のピンアサインは、X68000/NEC系モニターに準拠しています。
音声信号は15ピンコネクター側には接続せず、RGB映像信号のみを接続するというシンプルな構成です。
音声については、ゲーム機本体の音声出力端子を使うか、AVアダプター(SCPH-10130)を使うことで出力可能です。
PS2で光デジタル音声出力を使っている人などには、たいへんリーズナブルな仕様となっております。
映像については、同期信号分離回路をコネクター内に内蔵しましたので、水平同期周波数15KHz対応のモニターならば幅広く使えると思いますが、X68000系モニターを推奨します。

なお、PS2のDVD再生時や一部のゲームソフトでは、RGB出力できない場合があります。
SCPH-18000以降の型番、Ver.2.00以降のDVD再生ソフトの出力は、RGBには対応していないからです。
PS3のDVD再生も同様です。
このへんの制限は、純正RGBケーブル、ソニー製マルチAVケーブルと同じです。

■対象ゲーム機
日本国内仕様のPS/PSone/PS2。
PSXにはAVマルチ出力端子がないので使用できません。
PS3は「映像出力設定→AV MULTI→RGB→NTSC」の設定でのみ使えます。(2007年1月26日現在)
PS3はシステムソフトウェアのバージョンアップや本体のモデルチェンジで使えなくなる可能性もあります。

■対象モニター
D-SUB15ピンコネクターを装備し、水平同期周波数15KHzに対応するモニター。
シュリンクD-SUB系コネクターのモニターは、「PC-98→DOS/V」系のジェンダーチェンジャーが必要。

PC-9801専用(24KHz)モニター、Windows/Macintosh向けVGA系(31KHz〜)モニターでは使用できません。

■取扱説明書
準備中。


■特徴
    ・RGB出力でクッキリとした映像を表示。
    ・X68000用など水平同期周波数15KHzの15ピン端子付きモニターを有効活用。
    ・シンクセパレータ回路を搭載。
    ・ノイズ耐性に優れたシールドケーブルを採用。
    ・気休めを求めるアナタのためのフェライトコア付き。
