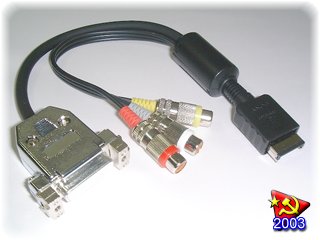

■型番
PSRGB15ADP
■仕様
| 入力 | 12ピンAVマルチ端子(PS/PSone/PS2背面AVMULTIOUT端子に接続) |
| 出力 | D-SUB15ピンコネクター メス（別途ケーブルを介してRGBモニターに接続）
RCAピンジャック（ビデオ出力+音声L/R） |
| 備考 | ケーブル長15cm/コネクター内部に同期信号分離回路を無理矢理搭載 |
|
|
 |
■効能

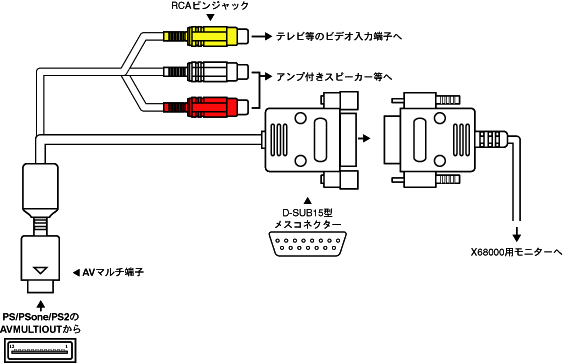

PS背面のAVマルチ出力端子の映像出力信号を、同期信号分離回路を通してD-SUB15ピンメス型の端子に結線しています。
映像信号のピンアサインは、X68000/NEC系モニターに準拠しています。
音声信号は15ピンコネクター側には接続せず、ピンジャックのステレオ出力から外部スピーカーに接続する仕様です。
ついでにビデオ出力端子も付けましたので、ガンコンにも対応できます。
映像については、同期信号分離回路をコネクター内に内蔵しましたので、水平同期周波数15KHz対応のモニターならば幅広く使えると思いますが、X68000系モニターを推奨します。
なお、PS2のDVD再生時や一部のゲームソフトでは、RGB出力できない場合があります。
SCPH-18000以降の型番、Ver.2.00以降のDVD再生ソフトの出力は、RGBには対応していないからです。
PS3のDVD再生も同様です。
このへんの制限は、純正RGBケーブル、ソニー製マルチAVケーブルと同じです。
■対象ゲーム機
日本国内仕様のPS/PSone/PS2。
PSXにはAVマルチ出力端子がないので使用できません。
PS3は「映像出力設定→AV MULTI→RGB→NTSC」の設定でのみ使えます。（2007年1月26日現在）
PS3はシステムソフトウェアのバージョンアップや本体のモデルチェンジで使えなくなる可能性もあります。
■対象モニター
D-SUB15ピンコネクターを装備し、水平同期周波数15KHzに対応するモニター。
シュリンクD-SUB系コネクターのモニターは、「PC-98→DOS/V」系のジェンダーチェンジャーが必要。
PC-9801専用（24KHz）モニター、Windows/Macintosh向けVGA系（31KHz〜）モニターでは使用できません。
■取扱説明書
準備中。
|
