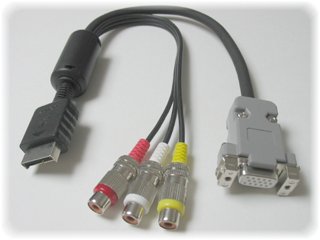

●PS2 Linux用VGAアダプターEZ（FlexScan Tシリーズ用）

■型番
PS2LXEZ02

■仕様
入力12ピンAVマルチ端子(PS/PSone/PS2背面AVMULTIOUT端子に接続)
出力シュリンクD-SUB15ピンコネクタ メス（別途ケーブルを介してモニターに接続）
RCAピンジャック（ビデオ出力+音声L/R）
備考ケーブル長15cm
 ■効能
PS2 Linux KitによるLinux動作時に、EIZOのFlexScan Txxxシリーズモニターへ表示させるためのアダプターです。
EIZOのFlexScan TxxxシリーズモニターにおいてPS2 Linux Kit同梱のVGAアダプターだと不具合が出る場合に使用します。
具体的にはコネクター内部に同期分離回路を内蔵し、緑信号を分岐して入力しシュリンクD-SUB15ピンのH/V同期に繋いであります。
ついでにビデオ出力と音声出力用RCAメス端子を装備しています。
これにより、VGA裏対応ソフトをVGA系モニターでプレイする場合、プログレ画面への切り替えをテレビで確認しながら実行することができます。

■対象ゲーム機
日本国内仕様のPS2。
PS2 Linux動作時のみ保証。
裏VGA対応ソフトについては個別にサポートしませんので、個人の責任においてリスクをふまえて使用してください。
PSXにはAVマルチ出力端子がないので使用できません。
PS3は「映像出力設定→AV MULTI→RGB→480p」の設定でのみ使えます。（2007年1月26日現在）
PS3はシステムソフトウェアのバージョンアップや本体のモデルチェンジで使えなくなる可能性もあります。

■対象モニター
Sync on Greenに対応するFlexScan Txxxシリーズモニター。
アーケード用モニターやその他のモニターについては非保証です。

■特記事項
FlexScan Txxxシリーズモニター以外は非保証です。
その他のSync on Greenに対応していないVGA系モニターでは画面全体が緑がかって見える場合があります。
■取扱説明書
準備中。

■特徴
    ・PS2 Linux Kitの画像をFlexScan Txxxシリーズモニターに表示。
    ・PS2 Linux Kit同梱のVGAアダプターとピンアサイン互換モードあり。
    ・ビデオ出力、音声出力用ピンジャックを装備。
    ・ノイズ耐性に優れたシールドケーブルを採用。
    ・気休めを求めるアナタのためのフェライトコア付き。
    ・非保証のヒミツ機能付き。

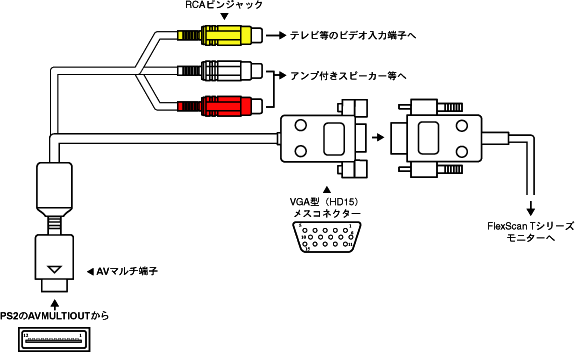

■接続図
■ヒミツのスイッチについて（非保証機能）
    本ケーブルの15ピンコネクターには、ヒミツのスイッチが付いています。
    通常は「ON」にしてご使用ください。
    「OFF」にすれば、Linux時に分離同期信号は出ず、純正VGAアダプターと互換の出力になります。
    「ON」でなにか不具合が出る場合は「OFF」で試してみてください。
    「OFF」時は通常のSync on Green対応モニターでも使用可能なはずです。

    しかしじつは、「OFF」時は単に同期分離回路への入力をカットするだけではなく、入力を緑信号からS端子出力のY信号に切り替えているのです。
    VGAモード時はこの信号は非出力となるのでH/V信号も出ないわけですが、起動時や通常のPS/PS2ソフトをノーマルに起動した場合は同期分離が行われ、H/VのピンにNTSC周波数準拠の同期信号が出ます。
    これがなにを意味するかは分かる人には分かるでしょうが、つまり水平同期周波数15KHz対応のRGBモニター（X68000用モニター等）に接続表示が可能になるということです。
    すなわち「OFF」時は、「PS/PS2用15ピンRGBアダプターHG」と同等の機能になるわけです。
    もちろんD-SUB15ピン端子に接続するためには、「DOS/V→PC-98」系のジェンダーチェンジャーなどが必要になります。

    H/V独立同期に対応する中期型以降のTOWNSモニターの場合、起動時は「OFF」VGA切替後は「ON」にすると裏VGAが映るものがあります。

    とはいえ複数のモニターでの検証が十分ではないため、当面この機能は非保証です。
■裏VGA（非保証機能）
■PS3での使用について
    PS3では、480pのRGB設定でPS3用ソフトはもちろん、システムメニューやブラウザ、PS/PS2ソフトまで表示可能です。
    ただし、PS/PS2ソフトは、NTSC用の画像ソースを事実上アップスキャンするような形になるため、ボケボケ感やブレが目立つ場合があります。
    プログレッシブ対応のPS2ソフトは、ソフト毎にプログレッシブモードで起動させることで、PS2同様のクッキリ感で表示できます。
    プログレッシブ対応のPS2ソフトでも、個々にプログレッシブモードへの切替操作をしないとボケボケなので注意が必要です。
    また、DVD再生時はRGB出力できない仕様になっています。

    なお、PS3の480pVGA出力はメーカー非保証のモードです。
    今後システムソフトウェアのバージョンアップや本体のモデルチェンジで、状況が変わることがあります。
