■型番
PC88TWA
■仕様
| 入力 | D-SUB15ピン オス |
| 出力 | D-SUB15ピン メス |
| 備考 | 入出力の逆差しはできません |
|
|
 |
■効能

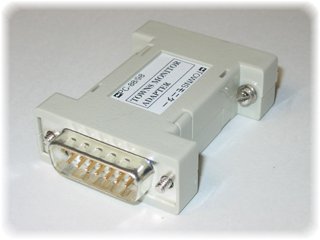

PC-8801mkII SR以降のアナログRGB出力をTOWNS専用モニターに繋ぐためのアダプターです。
元々は、「PC-6601SR用アナログRGBアダプター」向けに開発したものです。
中期型以降のTOWNS専用モニターは、PC-88/98互換の同期入力がサポートされているのでそのままPC-88/98系本体に繋ぐことができます。
しかし、初期型のFMT-DP531〜534は複合同期信号のみの対応で、なおかつピンアサインが違うのでPC-88をそのまま繋ぐことができません。
ということで、PC-88の複合同期信号をFM-TOWNS互換に繋ぎ替えるアダプターです。
■対象機種
PC-8801mkII SR以降。
■対象モニター
使えるモニターは、以下の条件を満たしていなければいけません。
・富士通純正FM-TOWNS用モニターであること
・水平同期信号15KHzに対応している（400ライン時は24KHz対応可能な機種）
・複合同期入力に対応していること
上記条件に合致するモニター：
FMT-DP531/532/535/536/
5351/5361/5351W/5361W/8311/8711
以下のモニターは条件に合致していますが、正常に映らないことがあるとする説があります。
FMT-DP533/534
■取扱説明書
準備中。
|
