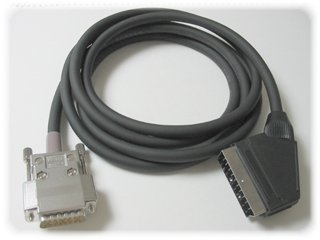

●PC-88SR用21ピンRGBケーブルHG


■型番
PC88RGB21HG3

■仕様
入力D-SUB15ピンコネクター オス(PC-88のアナログRGB出力端子に接続)
出力21ピンマルチコネクター(15KHzRGB出力)
備考ケーブル長約2m
 ■効能
いわゆるSR以降のPC-88系パソコンで使える21ピンRGBケーブルです。
ぢつはその昔、PC-8801mkII SR用の21ピンRGBケーブルとゆーのが存在していたのですが、今やMSX用21ピンRGBケーブル以上に幻の品となってしまいました。
そんなわけで、ごく一部の重病患者さんからの要望があって復刻しました。ちなみにSELECTY21用のハイグレードな端末ケーブルとしても使えます。
「WEGA用21ピンRGB入力変換アダプター」と組み合わせれば、AVマルチ入力端子を装備するソニー製テレビにもRGB出力できちゃいます。

■対象機種
PC-8801mkII SR/FR/MR/TR、
PC-8801FA/MA/MA2/FH/MH/MC/FE/FE2、
PC-88VA/VA2/VA3、
PC-98DO/DO+（PC-88モード）。
「SR」などが末尾に付かない単なる「PC-8801mkII」にはアナログRGB出力端子がないので使えません。
また、400ラインモードのソフトでは使用できません。

■対象モニター
21ピンRGB入力端子付きモニター。
AVマルチ入力端子を装備するソニー製モニターへの接続は、当ホスピス製「WEGA用21ピンRGB入力変換アダプターHG/HGL」の場合のみ保証。

アーケード用モニターは非保証。
アップスキャンコンバーター、RGBセレクターなどの他社製中間機器使用時は非保証。

■取扱説明書
準備中。

■特徴
    ・15KHzのRGB出力をプロフィールプロやMSX用RGBモニターなどでクッキリ表示可能。
    ・音声も21ピン出力の左右にステレオで結線。
    ・ノイズ耐性に優れたシールドケーブルを使用。
    ・SELECTY21用の低ノイズ型端末ケーブルとしても使用可能。

■PC-88SRシリーズのディスプレイモード切替方法
    本ケーブルは、PC-88SR系本体の標準ディスプレイモード（水平同期周波数15KHz）でのみ使用可能です。
    したがって、高解像度ディスプレイモード（水平同期周波数24KHz）で使用していた方は、本体のディスプレイモードを変更して起動する必要があります。
    ディスプレイモードの切替は機種ごとに異なり、大別して4つに分かれます。

      1.ディップスイッチ切替式
      　該当機種：PC-8801mkII SR/FR/MR/TR、PC-88VA
      　設定方法：SW1の8をOFF（PC-88VA以外）、または1をOFF（PC-88VA）にして起動

      2.前面スイッチ切替式
      　該当機種：PC-8801FH/MH
      　設定方法：本体前面のディスプレイスイッチを「15K」側にして起動

      3.背面スイッチ切替式
      　該当機種：PC-8801FA/MA、PC-88VA2/VA3
      　設定方法：本体背面のディスプレイスイッチを「15K」側にして起動

      4.キーボード切替式
      　該当機種：PC-8801MA2/MC/FE/FE2、PC-98DO/DO+（PC-88モード）
      　設定方法：[F9]キーを押しながら起動（[F8]キーを押しながら起動で高解像度モードに戻せます）
