●PC-88SR用マルチAVケーブル


■型番
PC88AVMC01

■仕様

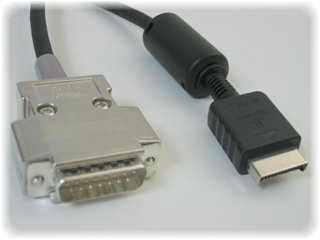

入力D-SUB15ピンコネクター オス(PC-88のアナログRGB出力端子に接続)
出力12ピンAVマルチ出力端子（WEGA等のモニターに接続）

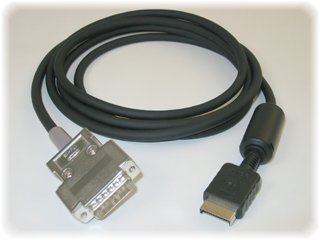

備考ケーブル長約2m
 ■効能
いわゆるSR以降のPC-88系パソコンで使えるマルチAVケーブルです。
PC-88SR以降の低解像度ディスプレイモード（15KHz）時のRGB出力をWEGA等のAVマルチ入力端子付きモニターに接続表示させることができます。
ついでにSELECTY21の出力ケーブルとしても使えますが、SELECTY21を介した各ゲーム機の接続に関してはノンサポート非保証です。

■対象ゲーム機
PC-8801mkII SR/FR/MR/TR、
PC-8801FA/MA/MA2/FH/MH/MC/FE/FE2、
PC-88VA/VA2/VA3、
PC-98DO/DO+（PC-88モード）。
「SR」などが末尾に付かない単なる「PC-8801mkII」にはアナログRGB出力端子がないので使えません。
また、400ラインモードのソフトでは使用できません。

■対象モニター
AVマルチ入力端子を装備するソニー製モニター。

■取扱説明書
準備中。

■特徴
    ・往年の人気パソコンを大画面WEGAやKV-21SP1等のAVマルチ入力端子登載モニターに表示可能。
    ・ノイズ耐性に優れたシールドケーブルを使用。
    ・気休めを求めるアナタのためのフェライトコア付き。

■PC-88SRシリーズのディスプレイモード切替方法
    本ケーブルは、PC-88SR系本体の標準ディスプレイモード（水平同期周波数15KHz）でのみ使用可能です。
    したがって、高解像度ディスプレイモード（水平同期周波数24KHz）で使用していた方は、本体のディスプレイモードを変更して起動する必要があります。
    ディスプレイモードの切替は機種ごとに異なり、大別して4つに分かれます。

      1.ディップスイッチ切替式
      　該当機種：PC-8801mkII SR/FR/MR/TR、PC-88VA
      　設定方法：SW1の8をOFF（PC-88VA以外）、または1をOFF（PC-88VA）にして起動

      2.前面スイッチ切替式
      　該当機種：PC-8801FH/MH
      　設定方法：本体前面のディスプレイスイッチを「15K」側にして起動

      3.背面スイッチ切替式
      　該当機種：PC-8801FA/MA、PC-88VA2/VA3
      　設定方法：本体背面のディスプレイスイッチを「15K」側にして起動

      4.キーボード切替式
      　該当機種：PC-8801MA2/MC/FE/FE2、PC-98DO/DO+（PC-88モード）
      　設定方法：[F9]キーを押しながら起動（[F8]キーを押しながら起動で高解像度モードに戻せます）
