■型番
MSXRGB21GT
■仕様
| 入力 | Din8ピンコネクター オス(MSXのRGB出力端子に接続) |
| 出力 | 21ピンマルチコネクター(15KHzRGB出力)
φ3.5mmミニピンジャック(外部スピーカーに接続) |
| 備考 | ケーブル長約2m |
|
|
 |
■効能

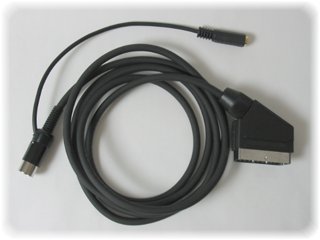

主にFS-A1GTユーザーのためだけの音声別取り型21ピンRGBケーブルです。
FS-A1GTには音声出力端子がないので、21ピンRGBケーブルでスピーカーなしのモニターに繋ぐと音が出せないんですけどー。
というご意見ご感想があって作りました。

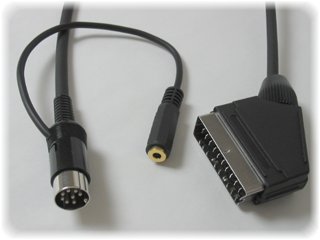

MSX側プラグに音声出力用のピンジャックケーブルを付けており、モノラルですが左右スピーカーから音が出せるようになってます。
一般のMSX2以降を外部スピーカーに繋ぎたいという場合にも使用できますけど、普通の機種には音声出力端子がRGB端子とは別に付いているので、普通の21ピンRGBケーブルを使えばいいと思うんですけど……。
なお、21ピン端子側の音声出力は潔く繋いでいないので、モニターのスピーカーから音は出ません。
21ピンプラグ側に音声ジャックを付けるほうが工作上は簡単なんですけど、モニター側からいらぬ干渉を受けるのもなんなので、最短で音声信号を引き出しています。
■対象ゲーム機
MSX2/MSX2+/MSX turboR。
※基本的にMSX2以降に対応します。
デジタルRGB出力タイプのMSX（FM-X等）では使用できません。
■対象モニター
21ピンRGB入力端子付きモニター。
AVマルチ入力端子を装備するソニー製モニターへの接続は、当ホスピス製「WEGA用21ピンRGB入力変換アダプターHG/HGL」の場合のみ保証。
アーケード用モニターは非保証。
アップスキャンコンバーター、RGBセレクターなどの他社製中間機器使用時は非保証。
■取扱説明書
準備中。
|
