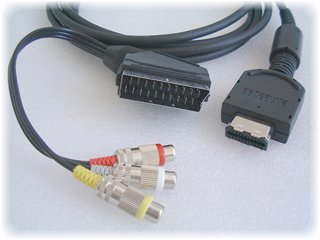

■型番
GCRGB21p
■仕様
| 入力 | 22ピンN社カスタムコネクター（GCのデジタルAV出力端子に接続）
RCAピンジャック×3（同期・音声L/R） |
| 出力 | 21ピンマルチコネクター オス（21ピンRGBモニターへ接続） |
| 備考 | ケーブル全長約2.5m/別途「SFC/N64/GC用ステレオAVケーブル」（Qの場合「音声/映像コード」）が必要
|
|
|
 |
■効能
GC用21ピンRGBケーブルの土台となるもので、アナログAVケーブルと組み合わせて使います。
Qユーザーの方から21ピンRGB接続したいという要望があって開発した品なので、Qでも使える仕様になっています。
プログレッシブモードには対応しませんが、原理的にはGC用全ソフトのRGB表示が可能なはずです。

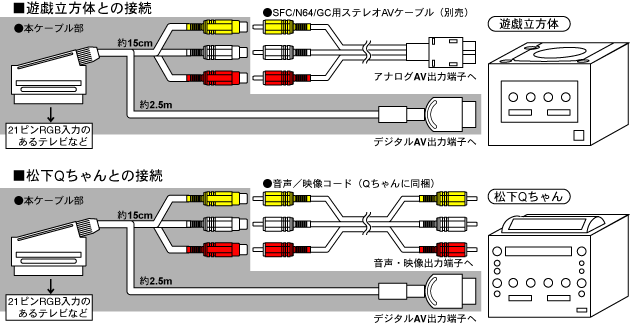

デジタルAV出力端子からRGB信号と電源を取り、同期信号と音声信号はGCの場合アナログAV出力端子から、Qの場合は音声／映像出力端子（RCAピン端子）から取ります。
そして両端子からの出力を合成し、21ピンRGBモニターへの表示を実現します。
『WEGA用21ピンRGB入力変換アダプター』と組み合わせれば、AVマルチ入力端子を装備するソニー製のテレビでもRGB表示が可能です。

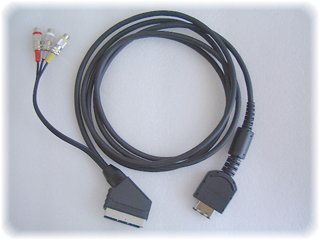

ケーブル長は、デジタル端子部が約2.5m、アナログ入力部は約15cmでメス型のRCAピン端子が付いています。
■対象ゲーム機
日本国内仕様のGCまたは松下Qちゃん。
※デジタルAV出力端子付きの機種のみ！
GCのRGB出力はメーカー非保証の裏機能です。
対応ソフトについては個別にサポートしませんので、個人の責任においてリスクをふまえて使用してください。
■対象モニター
21ピンRGB入力端子付きモニター。
AVマルチ入力端子を装備するソニー製モニターへの接続は、当ホスピス製「WEGA用21ピンRGB入力変換アダプターHG/HGL」の場合のみ保証。
アーケード用モニターは非保証。
アップスキャンコンバーター、RGBセレクターなどの他社製中間機器使用時は非保証。
■特記事項
本ケーブル単独では使用できません。
GCの場合は「SFC/N64/GC用ステレオAVケーブル」、Qの場合は「音声/映像コード」と組み合わせて使用してください。
なお、QのデジタルAV端子はゲーム専用であり、DVDの表示には対応していません。
したがって、DVD再生時のRGB出力はできません。
※デジタルAV出力端子がないGCでは使用できません！
■取扱説明書
準備中。
|
