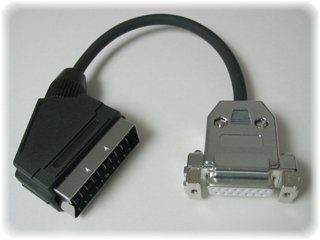

●FM-77AV用TOWNSモニター接続アダプター

■型番
FMAVTW01

■仕様
入力21ピンマルチコネクター(FM-77AVのRGBマルチ端子に接続)
出力D-SUB15ピンコネクター メス(別途ケーブルを介してTOWNSモニターに接続)
備考ケーブル全長約25cm
■効能
FM-77AVシリーズパソコンをTOWNSモニターに接続表示させるためのアダプターです。
21ピンRGBマルチ端子を装備するFM-77AVシリーズで、超重量級で漬け物石化しているTOWNSモニターを有効活用できます。
水平同期周波数が15KHzのほか24KHzにも対応するTOWNSモニターは、40/40EXの400ラインモードにも対応します。
もちろんアナログRGBの総天然ショック対応です。

なお、TOWNSモニターにはスピーカーがないので音声は未結線です。
そのためFM-77AV本体のスピーカーで音を出すか、本体の音声出力端子を使用してください。

■対象機種
FM-77AV/20/40/20EX/40EX。
21ピンマルチのRGB出力端子付きのFM-77AVシリーズで使用できます。
40SXはRGB出力端子の形状が違うため使用できません。

■対象モニター
使えるモニターは、以下の条件を満たしていなければいけません。
・富士通純正FM-TOWNS用モニターであること
・水平同期信号15KHzに対応している(400ライン時は24KHz対応可能な機種)
・複合同期入力に対応していること

上記条件に合致するモニター:
FMT-DP531/532/535/536/
5351/5361/5351W/5361W/8311/8711

以下のモニターは条件に合致していますが、正常に映らないことがあるとする説があります。
FMT-DP533/534

なお、スーパーインポーズ機能は使用できません。
また、ビデオデジタイズ機能はビデオコンポジットをソースとして入力する拡張機器を除いて使用できません。

■取扱説明書
準備中。


■特徴
    ・クッキリ高画質のTOWNSモニターを有効活用。
    ・40/40EXの400ラインモードにも対応可能。
    ・ノイズ耐性に優れたシールドケーブルを採用。

■ケーブル結線図
    富士通製のFM-TOWNS専用モニターは、基本的に複合同期信号を受け付けるので、各信号ピンをストレートに結線するだけで端子変換できます。



■FM-77AVシリーズ対応表
    モードAV204020EX40EX40SX
    200ライン×
    400ライン×
