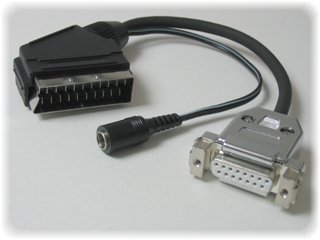

■型番
FMAVSRGB15
■仕様
| 入力 | 21ピンマルチコネクター(FM-77AVのRGBマルチ端子に接続)/φ2.1mmDC電源入力ジャック（センタープラス） |
| 出力 | D-SUB15ピンコネクター メス（別途ケーブルを介してRGBモニターに接続） |
| 備考 | ケーブル全長約32cm/ジョイポートDC電源ケーブル付き |
|
|
 |
■効能
SXを除くFM-77AVシリーズをX68000用等の15ピンモニターに接続表示するためのアダプターです。
水平同期周波数15KHzに対応するD-SUB15ピン入力端子付きモニターに接続表示することができます。
RGBモニターの15ピン端子には、水平/垂直同期信号をそれぞれ入れてやる必要がありますが、21ピン出力端子の同期出力は複合信号なので、同期信号を分離する必要があります。
がしかし、FM-77AVシリーズの21ピン端子からは同期分離回路を駆動するための電源が取れず、ホスピスの「15ピンモニター用21ピンRGB入力変換アダプター」やSELECTY21の同期分離回路は働きません。
そこで本アダプターは電源をジョイポートから取ることにより同期分離回路を駆動させ、SXを除く全FM-77AVシリーズを15ピンモニターに接続表示させることを実現しました。
■対象機種
FM-77AV/20/40/20EX/40EX。
21ピンマルチのRGB出力端子付きのFM-77AVシリーズで使用できます。
40SXはRGB出力端子の形状が違うため使用できません。
■対象モニター
D-SUB15ピンコネクターを装備し、水平同期周波数15KHzに対応するモニター。
400ラインモードに対応するためには、モニターが水平同期周波数24KHz付近をサポートしている必要があります。
スーパーインポーズ機能は使用できません。
また、ビデオデジタイズ機能はビデオコンポジットをソースとして入力する拡張機器を除いて使用できません。
Windows/Macintosh向けVGA系（31KHz〜）モニターでは使用できません。
PC-9801専用（24KHz）モニターでは、200ラインモード表示ができません。
■取扱説明書
準備中。
|

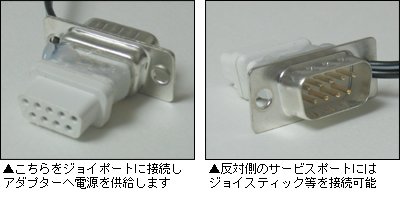

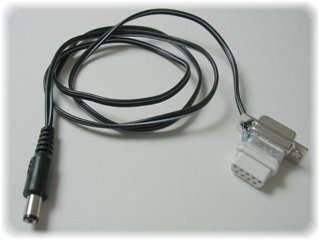

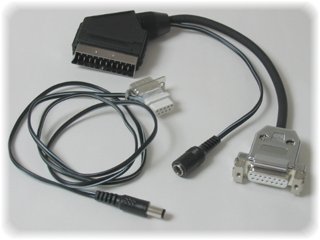

ジョイポートからDC電源を取得するためのケーブルです。
