■型番
FMAVRGB21HG2
■仕様
| 入力 | 21ピンマルチコネクター(FM-77AVシリーズのRGBマルチ端子に接続) |
| 出力 | 21ピンマルチコネクター(RGBモニターに接続) |
| 備考 | ケーブル長約2m |
|
|
 |
■効能

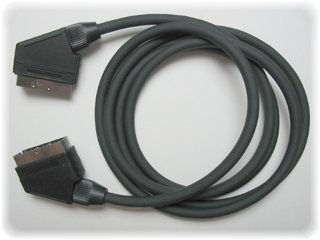

FM-77AVシリーズパソコンで使える21ピンRGBケーブルです。
今でも「21ピン-21ピン」のケーブルは探せば売ってないこともないですが、それらはほぼ間違いなくセレクター終端用のストレートケーブルであり、FM-77AVシリーズで使用することはできません。

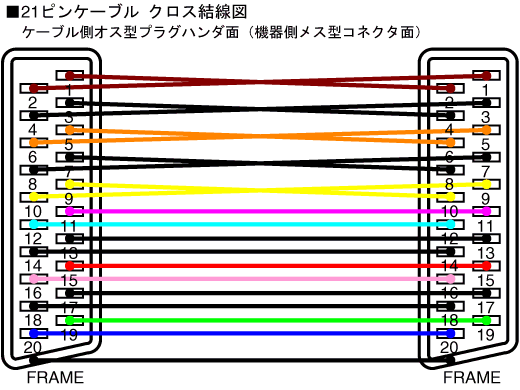

「21ピン-21ピン」のケーブルにはシリアルやLANケーブルと同様にストレートとクロスが存在し、FM-77AVシリーズのモニターケーブルはクロス結線でなければいけません。
そんなわけで、本ケーブルは「FM-77AV用」とかいってますが、じつは全結線の汎用クロスケーブルです。
■対象機種
FM-77AV/20/40/20EX/40EX。
21ピンマルチのRGB出力端子付きのFM-77AVシリーズで使用できます。
40SXはRGB出力端子の形状が違うため使用できません。
■対象モニター
21ピンRGB入力端子付きモニター。
ただし、40/40EXで使用する場合、モニターが水平同期周波数24KHzにも対応するマルチスキャンタイプでない場合、400ラインモードの表示はできません。

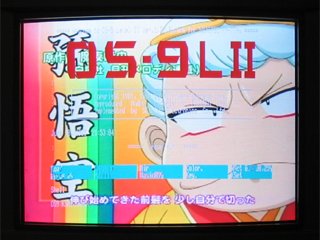

チューナー内蔵の21ピン端子付きRGBテレビでは、スーパーインポーズが可能な場合があります。
ただし、すべてのRGBテレビで可能とは限らないモニターに依存する機能です。
ビデオデジタイズ機能は、機種や拡張機器、接続モニターによっては使用できません。
SELECTY21の同期分離機能など、AV CONTROL信号を電源として使用するアダプター/コンバーター類は使用できません。
上記理由により「15ピンモニター用21ピンRGB入力変換アダプター」「テラモニター用21ピンRGB入力変換アダプター」は使用できません。
外部電源を使用するXRGB-2のような機器は使用できるでしょうが、原則としてアップスキャンコンバーター、RGBセレクターなどの他社製中間機器使用時は非保証です。
また、アーケード用モニターは非保証です。
■取扱説明書
準備中。
|
