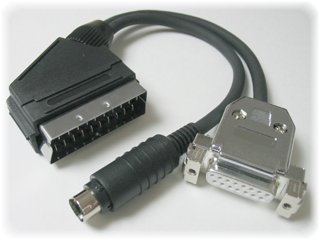

●FM-77AV20EX/40EX用15ピンRGBアダプター

■型番
FMAVRGB15EX

■仕様
入力21ピンマルチコネクター(本体のRGBマルチ端子に接続) + ミニDIN6ピンオスコネクター（本体の外部アダプタ端子に接続）
出力D-SUB15ピンコネクター メス（別途ケーブルを介してRGBモニターに接続）
備考ケーブル全長約25cm
 ■効能
FM-77AV20EX/40EXをX68000用等の15ピンモニターに接続表示するためのアダプターです。
水平同期周波数15KHzに対応するD-SUB15ピン入力端子付きモニターに接続表示することができます。
40EXの400ラインモードは24KHz対応モニターで使用可能。
もちろんアナログRGBの総天然ショック対応です。

■対象機種
FM-77AV20EX/40EX専用です。
その他のAVシリーズでは使用できません。

■対象モニター
D-SUB15ピンコネクターを装備し、水平同期周波数15KHzに対応するモニター。
400ラインモードに対応するためには、モニターが水平同期周波数24KHz付近をサポートしている必要があります。

スーパーインポーズ機能は使用できません。
また、ビデオデジタイズ機能はビデオコンポジットをソースとして入力する拡張機器を除いて使用できません。
Windows/Macintosh向けVGA系（31KHz〜）モニターでは使用できません。

■取扱説明書
準備中。

■特徴
    ・X68000用など水平同期周波数15KHzの15ピン端子付きモニターを有効活用。
    ・ノイズ耐性に優れたシールドケーブルを採用。
    ・音声出力も15ピン端子に結線済み。

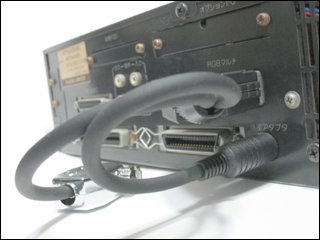

■接続例
    21ピンプラグは「RGBマルチ」端子へ、ミニDIN6ピンプラグは「外部アダプタ」端子へそれぞれ接続します。
    D-SUB15ピンメス型端子には、モニター直付けのケーブルまたは別途15ピンケーブルにてモニターと接続します。

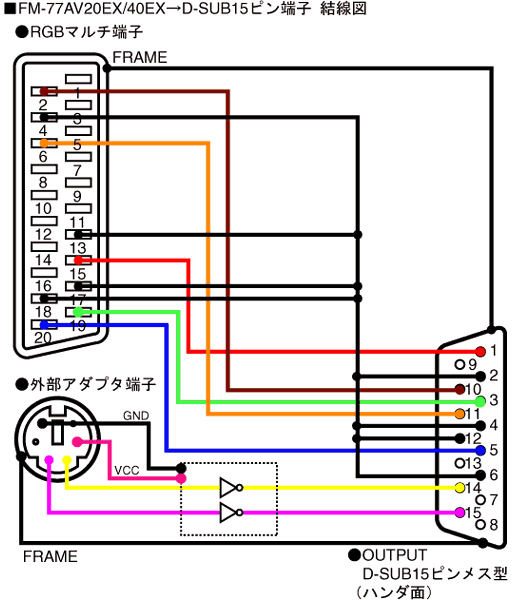

■ケーブル結線図
    FM-77AV20EX/40EXには、外部アダプタ端子があります。
    そこから水平/垂直同期信号が出ているので、21ピン側のRGB信号と合わせてD-SUB15ピンに結線すれば15ピン端子系のモニターが使えるという仕組みです。
    PC-TVxxx系のモニターの場合、インバーター回路はいらないようです。



■FM-77AVシリーズ対応表
    モードAV204020EX40EX40SX
    200ライン×××○○×
    400ライン−−×−※1×
    ※1：水平同期周波数24KHz入力対応モニターでのみ表示可
