●FM-77AV専用15ピンRGBアダプター

■型番
FMAVRGB15

■仕様
入力21ピンマルチコネクター(FM-77AVのRGBマルチ端子に接続) + D-SUB9ピンオスコネクター(FM-77AVのデジタルRGB端子に接続)
出力D-SUB15ピンコネクター メス(別途ケーブルを介してRGBモニターに接続)
備考ケーブル全長約32cm
■効能
初代FM-77AV(AV-1/AV-2)をX68000用等の15ピンモニターに接続表示するためのアダプターです。
水平同期周波数15KHzに対応するD-SUB15ピン入力端子付きモニターに接続表示することができます。
もちろんアナログRGBの総天然ショック対応です。

■対象機種
FM-77AV(AV-1/AV-2)専用です。
その他のAVシリーズでは使用できません。

■対象モニター
D-SUB15ピンコネクターを装備し、水平同期周波数15KHzに対応するモニター。

スーパーインポーズ機能は使用できません。
また、ビデオデジタイズ機能はビデオコンポジットをソースとして入力する拡張機器を除いて使用できません。
PC-9801専用(24KHz)モニター、Windows/Macintosh向けVGA系(31KHz〜)モニターでは使用できません。

■取扱説明書
準備中。


■特徴
    ・X68000用など水平同期周波数15KHzの15ピン端子付きモニターを有効活用。
    ・ノイズ耐性に優れたシールドケーブルを採用。
    ・音声出力も15ピン端子に結線済み。

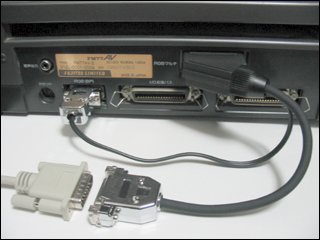

■接続例
    FM-77AV本体の背面に、21ピンプラグは「RGBマルチ」へ、D-SUB9ピンプラグは「RGB(8P)」の端子へ接続します。
    D-SUB15ピンメス型端子には、モニター直付けのケーブルまたは別途15ピンケーブルにてモニターと接続します。

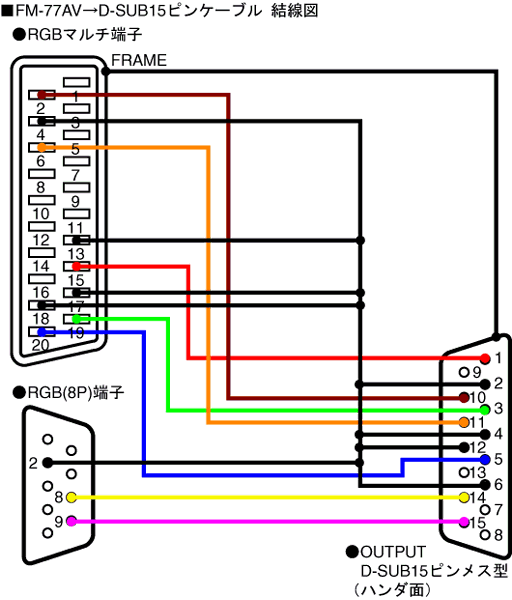

■ケーブル結線図
    初代FM-77AVには、旧FM-77互換のデジタルRGB出力端子があります。
    デジタルRGBで使われる水平/垂直同期信号はアナログ15ピンモニターで使うものと同じなので、これと21ピン端子のアナログRGB信号を結線してやれば15ピンモニターに映せるわけです。
    ちなみに本体背面のデジタルRGB端子はD-SUB9ピンなんですが、デジタルRGBモニター側の端子が8ピンなので、背面パネルの表記は「RGB(8P)」になってます。



■FM-77AVシリーズ対応表
    モードAV204020EX40EX40SX
    200ライン×××××
    400ライン×××
