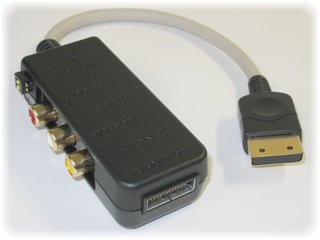

●DC用RGBアダプターDX(VGA/RGB2モード対応)


■型番
DCAVA01DX

■仕様
入力DC用16ピンコネクター オス型
出力RCAピンジャック(ステレオ音声出力)
12ピンAV MULTI OUT(PS/PS2のAV端子準拠)
備考全長約25cm
■効能
DCの背面AV OUT端子に接続することにより、RGB出力と音声を取ることができます。
音質は、デ○ロとか海外物の非純正VGAボックス類より良いです。

RGB用として、PS/PS2のAV出力端子と同じ『AV MULTI OUT端子』を装備しています。
これにより、マルチAVケーブル(VMC-AVM250)を使い、AVマルチ入力端子を持つソニーWEGA等のテレビに接続可能です。
(WEGAのAVマルチ入力端子は、15KHzのRGB入力です。)
また、PS用RGBケーブル(SCPH-1050)を使用して、21ピンRGB入力端子を持つモニターへ接続することができます。

さらに、「DC用RGBアダプターDX専用VGAケーブル」を使用することにより、一般的なVGAモニターでVGA対応ソフトの表示が可能です。

■ご注意
DCの15KHzRGB出力はアンオフィシャルな出力なので、一部のゲームソフトはこの出力に対応していません。
また、ビデオ出力とS端子出力には対応しません。
PS系のケーブルを使用しても出ません。
完全にRGB系に特化しました。

「PS/PS2用TOWNSモニターケーブルDX」との組み合わせの場合、15KHzモードのみに対応します。
H/V別同期対応のTOWNSモニターの場合、「DC用RGBアダプターDX専用VGAケーブル」に「DOS/V→PC-98」系チェンジャーをかますことでVGAを含む全モードに対応できます。

■対象ゲーム機
日本国内仕様DC。

■対象モニター
21ピンRGB入力端子付きモニター(PS用RGBケーブルが必要)。
AVマルチ入力端子(RGB)を装備するテレビまたはモニター(マルチAVケーブルが必要)。
シュリンクD-SUB15ピン入力型VGA系モニター(DC用RGBアダプターDX専用VGAケーブルが必要)。

アーケード用モニターは非保証。
アップスキャンコンバーター、RGBセレクターなどの他社製中間機器使用時は非保証。

■取扱説明書
準備中。


■特徴
    ・VGA対応ソフトをVGAモニターでクッキリ高精細表示。(要専用VGAケーブル)
    ・ステレオ音声ピン出力端子を装備し、海外物よりクリアなサウンドを実現。
    ・AVマルチ入力端子を持つソニーのテレビ(WEGA等)にRGB接続可能。(要マルチAVケーブル)
     (通称プレステ入力端子を持つテレビに接続可能です)
    ・15KHzRGBは2モード切り換えで対応ゲームの幅を拡大。
    ・プラグに対してベターなシールドケーブルを採用。
    ・画像の乱れを防止するH/V同期信号バッファ回路を搭載。
■映像出力モードの切り換えについて

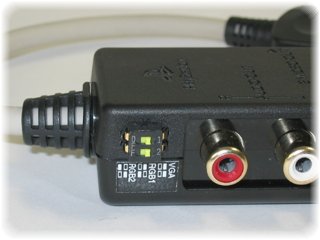

    映像モードの切り替えは、アダプター側面のDIPスイッチのオン/オフの組み合わせで決定します。
    2つのスイッチの組み合わせは以下の表の通りで、■がオン、□がオフです。
    モード切り替えは、電源オフの状態で行ってください。
    なお、各接続ケーブルについては別途用意してください。

    モードスイッチ備考
    VGAVGA出力モード。一般的なVGAモニターへ「DC用RGBアダプターDX専用VGAケーブル」で接続。VGA対応ソフトのみ出力可能
    RGB1カ○ット社製21ピンRGBケーブルなどで使われているのと同じモード。通常は水平同期周波数15KHzのRGB出力。一部非対応のソフトもある
    RGB2RGB1とほぼ同じだけど、ちょっと違う別モード。通常は水平同期周波数15KHzのRGB出力。RGB1で表示できないソフトが使える場合もあるが、このモードでもダメなソフトはある
    ※RGB1/RGB2モードは、基本的にはマルチAVケーブル(VMC-AVM250)またはPS用RGBケーブル(SCPH-1050)で使用可能。 一般的なVGAモニターでは表示できませんが、PC-TM151/171のような15KHzにも対応するモニターに限り「DC用RGBアダプターDX専用VGAケーブル」を使用して接続表示できます。
