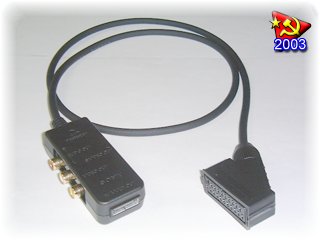

●21ピンRGBケーブル用AVアダプター（プレステ型端子変換）

■型番
21PAVA01

■仕様

入力	21ピンマルチコネクターメス型
出力	12ピンAV MULTI OUT（PS/PS2のAV端子準拠・RGBのみ） RCAピンジャック（ステレオ音声出力）
備考	ケーブル長約90cm S端子およびビデオ端子からの映像出力は保証しません。

■効能
ゲーム機の21ピンRGBケーブルを、プレステ系のAVマルチ出力端子（RGB）に変換します。
これにより、各ゲーム機の出力がPS/PS2のAVマルチ出力端子互換となりますので、マルチAVケーブル（VMC-AVM250）を使い、AVマルチ入力端子を持つソニーWEGA等のテレビに接続可能です。（WEGAのAVマルチ入力端子は、15KHzのRGB入力です）
さらに、当ホスピス製の『PS/PS2用15ピンRGBケーブル』が使用できる場合もあります。（接続するゲーム機によっては使用できない場合があります）

なお、構造上「アップスキャンコンバーター『チョーきれいだね！』」や「PSone専用液晶モニター（SCPH-130）」にも接続できる仕様となっておりますが、ソースとの相性に依存する部分が大きいので、かならずしもすべてのゲーム機で十分なクオリティが得られるとは限りません。

■対象ゲーム機
21ピンRGBケーブルで接続できるゲーム機全般（一部例外を除く）。
確認済みリストは下の表を参照のこと。

■対象モニター
マルチAVケーブル（VMC-AVM250）を使用してAVマルチ入力端子を装備するソニー製モニターへ接続可能。

■特記事項
元の21ピンRGBケーブルの特性がそのままAVマルチ出力端子に継承されます。
たとえば、DC用の21ピンRGBケーブル非対応ソフトは表示しませんし、アーケード用ゲーム基板の出力は色だれしたりするということです。
各ゲーム機の21ピンRGBケーブルおよび、モニター接続ケーブルは別売です。

■取扱説明書
準備中。

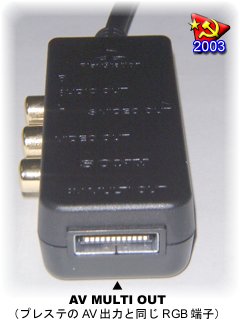

■特徴

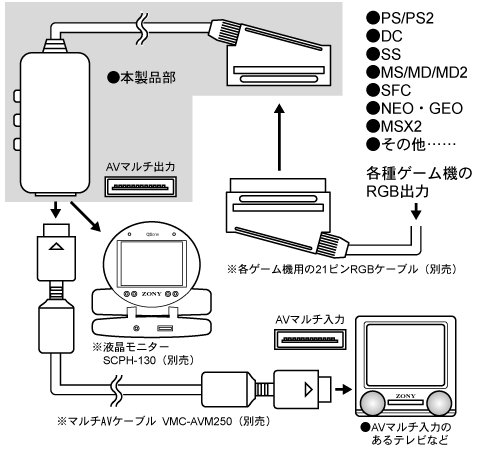

■接続図

■動作チェック済みハード

機種	使用ケーブル	RGB	VIDEO
PS	純正21ピンRGBケーブル	○	○
PS2	純正21ピンRGBケーブル（DVD表示等の制限は純正ケーブルの制限に準ずる）	○	○
DC	カ○ット社製21ピンRGBケーブル（表示できないソフトの制限はケーブルの制限に準ずる）	○	×
SS	純正21ピンRGBケーブル	○	○
SFC	純正21ピンRGBケーブルで確認（SFC Jr.は本体改造が必要）	○	○
NEO・GEO/NEO・GEO CD	純正21ピンRGBケーブル/自作21ピンRGBケーブル（ステレオ対応）	○	○
MSX2	MSX汎用21ピンRGBケーブル	○	×
MD2/NOMAD	自作21ピンRGBケーブル（ステレオ対応）	○	○
MD	自作21ピンRGBケーブル（ステレオ対応）	○	○
MS	自作21ピンRGBケーブル	○	○
FM-77AV	自作21ピンRGBケーブル。ややチラつく 40/40EX/40SXの400ラインモードは表示不可	△	×
XB	自作XB用21ピンRGBケーブルSuperX	○	○
	サイ○ーガジェット社製RGBケーブルHG	×	×
	海外仕様21ピンケーブル	×	×
スパカビ	自作スパカビ用21ピンRGBケーブルPRO	○	×
スパカビ	純正RGBケーブル	×	×
N64/GC/SFC jr./AV FC	SFC用純正21ピンRGBケーブル	×	×
